Vertikale parkende System 20 Drehautos oder SUVs
Beschreibungen
Vertikale parkende System 20 Drehautos oder SUVs besteht hauptsächlich Stahlkonstruktion, Ladungsträger, Ansteuersystem, Kontrollsystem, Sicherheit und aus Erfassungssystem.

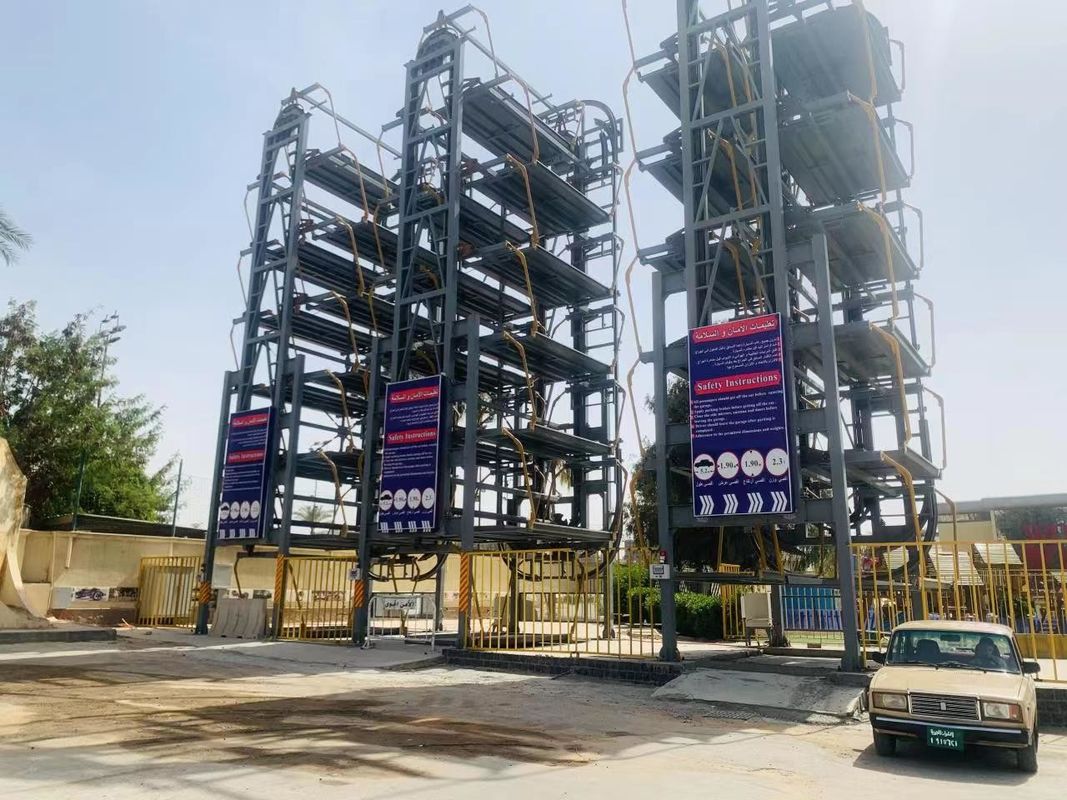

Es ist das Konstruktionssystem, das ein Automobil in den Käfig eingesetzt wird, der Käfig sich dreht auf und ab sowie nach rechts und nach links und dann wird das Automobil geparkt.
Diesem automatischen parkenden leicht und sicher, auf der Fläche zu parkenden System ist 20 Autos oder 20 SUV entworfen, die erfordert wird, um 2 Autos zu parken. Es ist einfach, mit dem Fahrerparken und dem Lassen des Fahrzeugs im System auf Bodenhöhe zu benützen.
Sobald der Fahrer die enthaltene Sicherheitszone verlässt, wird das Fahrzeug automatisch durch das System geparkt, das sich dreht, um das parkendes Auto weg von der unteren zentralen Position anzuheben. Dieses lässt einen leeren Parkplatz verfügbar auf Bodenhöhe, damit das folgende Auto an geparkt werden kann.
Das parkendes Auto wird leicht durch IC-Karte zurückgeholt, oder, den Knopf für die relevante Positionszahl betätigend, wird das Auto an geparkt. Dieses veranlaßt das erforderliche Auto, sich zur Bodenhöhe unten zu drehen, die zum Fahrer bereit ist, die Sicherheitszone einzugeben und das Auto aus dem System heraus aufzuheben.
Technische Parameter
|
(Vorbildlich NEIN) |
PCX20/11-20D |
PCX23/11-20D |
|
(Tragfähigkeit) |
2000 Kilogramm |
2300 Kilogramm |
|
(Fahrzeug-Größe) |
5200 x 1900 x 2050 Millimeter |
5300 x 2000 x 2000 Millimeter |
|
(Parkplatz) |
20 Autos |
|
|
(Antriebsmodus) |
Motor + Kette + Kettenrad |
|
|
(Bewegungskapazität /Speed) (Betriebsart) (Plattform-Materialien) |
7,5 Kilowatt x 4 Kilowatt-MOTOR p 4,4 M/Minute (2 U/min) 15 9,2 Kilowatt<4> IC-Kartendruckknopf/-note sreen 2,2 Millimeter galvanisierten Wellenplatte |
|
|
(Gesamtbelastbarkeit) |
22000 Kilogramm |
23640 Kilogramm |
|
(Garantie) |
2 Jahre gegen Fabrikationsfehler |
|
|
(Installationsraum (Millimeter)) |
6000 x 4850 Millimeter 6500 x 5500 Millimeter |
|
|
(Sicherheitsvorrichtung) |
Foto-elektrischer Sensor |
|
|
(Stromversorgungs-/Bewegungskapazität) |
220 v 380 V, 50 Hz /60 Hz, 1 pH 3 pH, 7,5 Kilowatt |
|
Funktions-Prinzip
Jeder Raum hat eine Autopalette, drehen sich die Paletten für das Parken oder das Zurückholen entlang eine Richtung, um das Parken zu verwirklichen oder Zurückholraum zu Boden; Fahrer kann das Auto direkt im Grundraum parken oder erreichen;
Schritte: Alle Autos drehen sich entlang das rechtsläufige, oder entgegen dem Uhrzeigersinn bis das Auto erhalten Sie zu reiben; Zum Beispiel in der folgenden Bildshow, wenn wir das Spitzenauto erreichen möchten, drehen sich alle Autos entlang Antiuhrrichtung; Das Spitzenpalettenauto fällt zu Boden und Fahrer kann ihn wegnehmen direkt;
Eigenschaften
1. Motorantriebs, anhebendes System der Kette.
2. entworfen, Fahrzeuge zu parken, durch Käfig in CW-/CCW-Richtungen vertikal verteilen.
3. Die meiste leistungsfähige parkende Lösung des Raumes, während Sie bis 20 Autos im kleinen Bereich parken können, übersteigt nicht 2 Autos. Einfache Einnote Steuerung und 4. erfordert nicht Berufsbetreiber.
4. intelligente Rotationsrichtung (in CW/in CCW) zum von Eintritts-/Ausgangszeit zu verkürzen.
5. automatisches Kontrollsystem PLC, Touch Screen, zum des erforderlichen Fahrzeugs in einer Note zu nennen.
6. sind Stahlteile die sandgestrahlte dann rostfeste Zündkapsel, die gemalt werden und beschichtete die Spitzenendfarbe
Hauptstrukturen
Parkendes Drehsystem wird aus 7 grundlegenden Strukturen verfasst
Grundlage, Stahlkonstruktion, Paletten, Getriebe, Kontrollsystem, Sicherheits-Schutz-Geräte und andere Zusatzgeräte;
